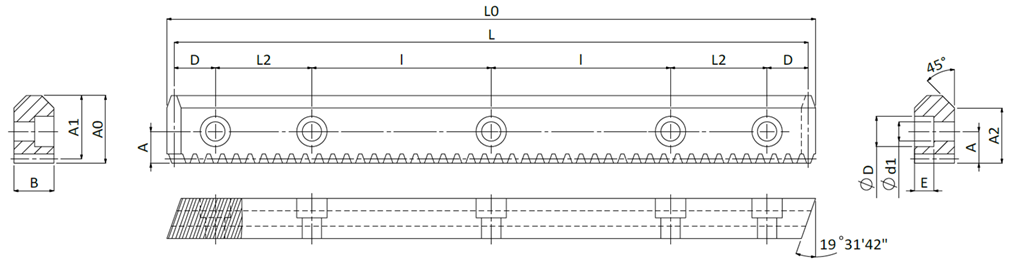

| シリーズ | 20 | 歯形（はがた） | Helical Teeth |
|---|---|---|---|
| 製品コード | Guideway Rack | タイプ | V Type |
| モジュール（M） | 1.5 | 歯面処理 | Milled |
| 材質 | S50C | L2 | 35 |
| D | 15 | 穴数（N°） | 14 |
| A | 14 | ød1 | 9 |
| øD | 15 | E | 9 |
| 累積ピッチ誤差（Fp） | 0.072 | 最大送り力範囲（kN） | 0.87 |
| 重量（kg） | 3.2 | 品質 | DIN 8 |
| L | 1200 | L0 | 1206.92 |
| 歯数（Z） | 240 | l | 100 |
| A0 | 29.5 | A1 | 28 |
| A2 | 23.5 | B | 19.5 |
単位：mm
