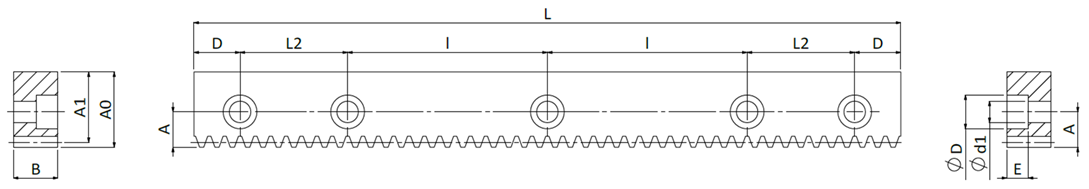

| シリーズ | 35 | 歯形（はがた） | Straight Teeth |
|---|---|---|---|
| 製品コード | Guideway Rack | タイプ | Round Type |
| モジュール（M） | 3.1831 | 歯面処理 | Milled |
| 材質 | S50C | L2 | 35 |
| D | 15 | 穴数（N°） | 14 |
| A | 18 | ød1 | 11 |
| øD | 18 | E | 11 |
| 累積ピッチ誤差（Fp） | 0.072 | 最大送り力範囲（kN） | 1.78 |
| 重量（kg） | 13.4 | 品質 | DIN 8 |
| 円ピッチ（CP） | 10 | L | 1200 |
| 歯数（Z） | 120 | l | 100 |
| A0 | 46.6 | A1 | 43.42 |
| B | 34.6 |
単位：mm
