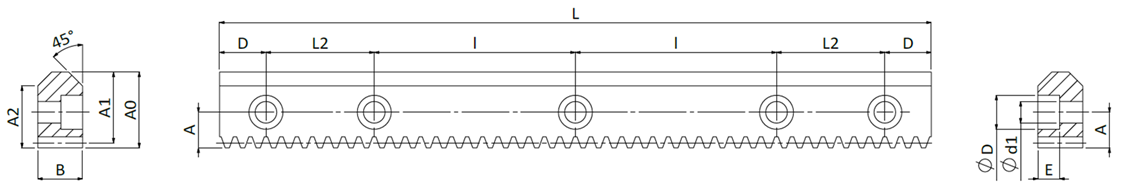

| シリーズ | 15 | 製品名 | Guideway Rack |
|---|---|---|---|
| タイプ | V Type | 歯形タイプ | Straight Teeth |
| モジュール（M） | 1.5915 | 歯面処理 | Milled |
| 材質 | S50C | L2 | 35 |
| D | 15 | 穴数（N°） | 14 |
| A | 11.5 | ød1 | 7 |
| øD | 11 | E | 7 |
| 累積ピッチ誤差（Fp） | 0.072 | 最大送り力範囲（kN） | 0.37 |
| 重量（kg） | 2.5 | 品質 | DIN 8 |
| 円ピッチ（CP） | 5 | L | 1200 |
| 歯数（Z） | 240 | l | 100 |
| A0 | 24.5 | A1 | 22.91 |
| A2 | 20 | B | 14.5 |
単位：mm
