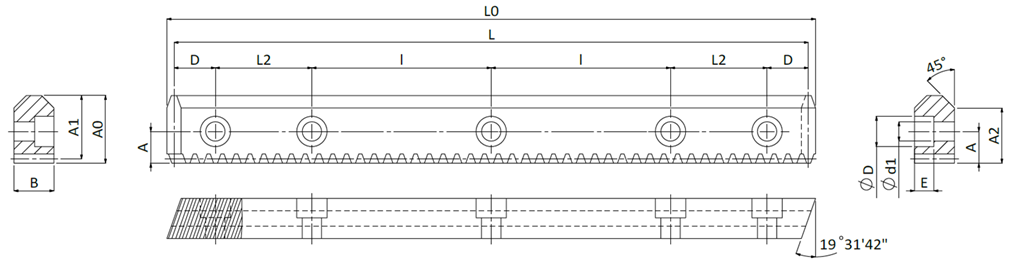

| シリーズ | 15 | 歯形（はがた） | Helical Teeth |
|---|---|---|---|
| 製品コード | Guideway Rack | タイプ | V Type |
| モジュール（M） | 1.5 | 歯面処理 | Milled |
| 材質 | S50C | L2 | 35 |
| D | 15 | 穴数（N°） | 14 |
| A | 11.5 | ød1 | 7 |
| øD | 11 | E | 7 |
| 累積ピッチ誤差（Fp） | 0.072 | 最大送り力範囲（kN） | 0.65 |
| 重量（kg） | 2.6 | 品質 | DIN 8 |
| L | 1200 | L0 | 1205.14 |
| 歯数（Z） | 240 | l | 100 |
| A0 | 24.5 | A1 | 23 |
| A2 | 20 | B | 14.5 |
単位：mm
