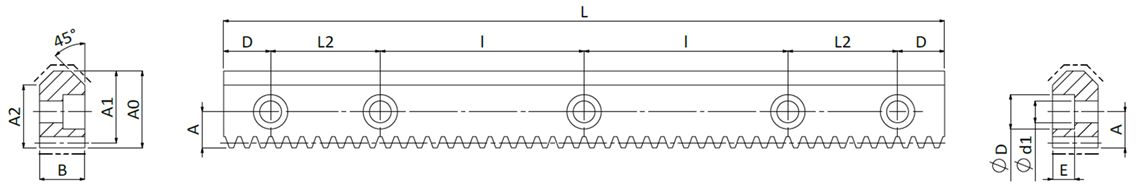

| シリーズ | 25 | 歯形（はがた） | Straight Teeth |
|---|---|---|---|
| 製品コード | Guideway Rack | タイプ | V Type |
| モジュール（M） | 2.3873 | 歯面処理 | Teeth Ground |
| 熱処理（ねつしょり） | Hardness | 材質 | SCM440 |
| L2 | 35 | D | 15 |
| 穴数（N°） | 14 | A | 14.5 |
| ød1 | 9 | øD | 15 |
| E | 9 | 累積ピッチ誤差（Fp） | 0.041 |
| 最大送り力範囲（kN） | 8.37 | 重量（kg） | 5.5 |
| 品質 | DIN 6 | 円ピッチ（CP） | 7.5 |
| L | 1200 | 歯数（Z） | 160 |
| l | 100 | A0 | 33 |
| A1 | 30.61 | A2 | 25.2 |
| B | 24.7 |
単位：mm
