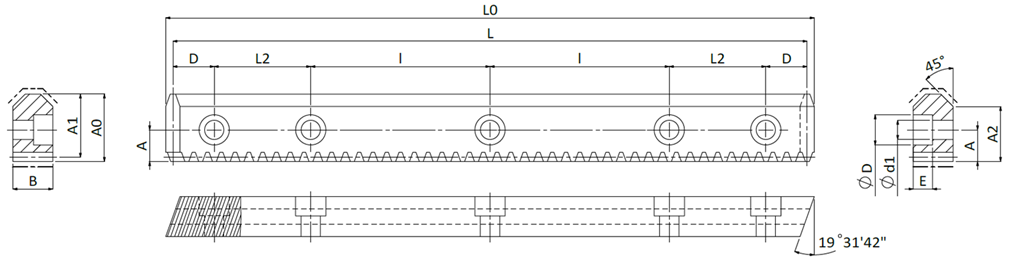

| シリーズ | 35 | 歯形（はがた） | Helical Teeth |
|---|---|---|---|
| 製品コード | Guideway Rack | タイプ | V Type |
| モジュール（M） | 3 | 歯面処理 | Teeth Ground |
| 熱処理（ねつしょり） | Hardness | 材質 | SCM440 |
| L2 | 35 | D | 15 |
| 穴数（N°） | 14 | A | 18 |
| ød1 | 11 | øD | 18 |
| E | 11 | 累積ピッチ誤差（Fp） | 0.041 |
| 最大送り力範囲（kN） | 26.96 | 重量（kg） | 12.6 |
| 品質 | DIN 6 | L | 1200 |
| L0 | 1212.27 | 歯数（Z） | 120 |
| l | 100 | A0 | 46.6 |
| A1 | 43.6 | A2 | 36.7 |
| B | 34.6 |
単位：mm
